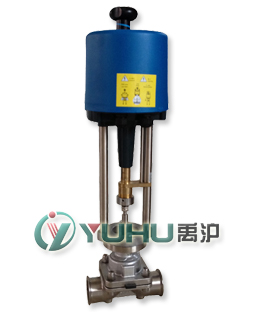

ZDLWG电动卫生隔膜调节阀
 |
| ZDLWG电动卫生隔膜调节阀 |
一、电动卫生隔膜调节阀 产品概述
电动隔膜调节阀是一种特殊形式的卫生调节阀，其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开。电动隔膜调节阀实际上不过是“钳夹”的阀，一个弹性的，可扰的膜片，用螺椿连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而造成通路，当压缩件下降，膜片就压在阀体堰上（假使为堰式阀）或压在轮廓的底部（假使为直通式），电动隔膜调节阀适用于开关及节流之用。
电动隔膜调节阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。电动隔膜调节阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。电动隔膜调节阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒地介质。电动隔膜调节阀地工作温度通常受隔膜和阀体衬里所使用材料地限制，它的工作温度范围大约为－50～175℃。电动隔膜调节阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。操纵机构和介质通路隔开使电动隔膜调节阀不仅适用于食品和医药卫生工业生产，而且也适用于一些难以输送的和危险的介质。更多种人造合成橡胶和工程塑料的应用，以及更广泛地选择阀体衬里材料，使电动隔膜调节阀在现代工业的各个领域都得到广泛的应用。
二、电动卫生隔膜调节阀主要技术参数
（1）阀体参数
| 公称通径 DN |
15 |
20 |
25 |
32 |
40 |
50 |
| 阀座直径 dN |
15 |
20 |
25 |
32 |
40 |
50 |
| 额定行程 |
10 |
16 |
25 |
| 阀体形式 |
直通式 |
| 公称压力 |
PN0.6、1.0、1.6MPa |
| 连接方式 |
卡箍式、螺纹式 |
| 密封填料 |
硅橡胶、聚四氟乙烯 |
| 阀体材料 |
304、304L、316、316L |
（2）阀内件参数
| 阀芯形式 |
隔膜式阀芯 |
| 流量特性 |
快开特性 |
| 阀芯材料 |
（304、304L、316、316L）+硅橡胶、聚四氟乙烯 |
（3）执行器参数
| 执行器型号 |
国产（3810、PSL、DKZ）；进口（罗托克、西门子、欧玛、西博思） |
| 主要技术参数 |
电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他） |
| 输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口 |
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动卫生调节阀 性能指标
| 项目 |
指标值 |
| 基本误差% |
配3810L±2.0； 配PSL±1.0 |
| 回差% |
配381L ±2.0； 配PSL±1.0 |
| 死区% |
1.0 |
| 始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
| 始点±2.5 |
终点±2.5 |
| 电关 |
始点 |
±2.5 |
| 终点 |
±2.5 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
50：1 |
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-51078175。
