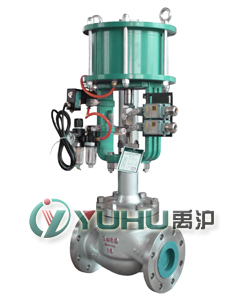

ZJHS气动活塞调节阀
 |
| ZJHS气动活塞调节阀 |
一、气动活塞调节阀 产品概述
上海禹沪公司的ZJHS气动活塞调节阀是由ZSA(B)型弹簧活塞式执行机构和精小型单座(套筒)阀体组成，结构更轻小.推力更大，但灵敏度稍差。气动活塞式调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动活塞调节阀阀芯采用平衡式结构，许用压差大，抗振性好，噪声低、稳定性好，装拆简便，选择不同的弹簧范围可得需要的许用压差。气动活塞调节阀应用于要求噪音低，工作压差大或安装位置受限制及要求响应速度快的工业经营过程自控系统中 。
二、气动活塞调节阀 技术参数
（1）阀体参数
| 公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 阀座直径 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数KV |
单座 |
11 |
17 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
| 套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
| 允许压差(MPa) |
单座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
| 套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
| 额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
| 配用执行器型号 |
ZSA/B-2P |
ZSA/B-3P |
ZSA/B-4P |
ZSA/B-5P |
ZSA/B-6P |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材质 |
碳钢（WCB、WCC）、不锈钢（CF8、CF8M、CF3、CF3M、双相不锈钢2520） |
（2）阀内件参数
| 阀芯形式 |
单座柱塞型、套筒导向型 |
| 流量特性 |
线性、等百分比 |
| 阀芯材料 |
不锈钢 (304、316、316L) |
（3）执行器参数
| 执行器型式 |
ZSA/B、ZSN型气动活塞式执行机构 |
| 执行器型号 |
ZSA/B-2P |
ZSA/B-3P |
ZSA/B-4P |
ZSA/B-5P |
ZSA/B-6P |
| 气缸直径(mm) |
125 |
160 |
200 |
250 |
320 |
| 行程(mm) |
10、16 |
16、25 |
25、40 |
50、60 |
60、100 |
| 弹簧范围(KPa) |
气关式：40～200，气关式80～240，100～200，200～350，350～500 |
| 供气压力(MPa) |
ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05
气关按上限+下限+0.05 |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
三、气动活塞调节阀 性能指标
| 项目 |
指标值 |
项目 |
带定位器 |
| 基本误差% |
1.0 |
始终点偏差值% |
气开 |
始点 |
1.0 |
| 终点 |
| 回差% |
1.0 |
气关 |
始点 |
1.0 |
| 死区% |
0.4 |
终点 |
| 额定行程偏差% |
2.5 |
允许泄漏量L/h |
阀额定容量 |
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-51078175。
