ANSI美标球阀
 |
 |

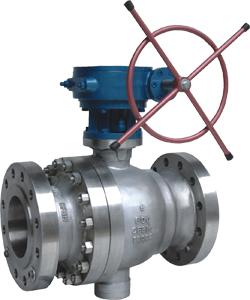

| 固定式美标球阀（蜗轮传动） |

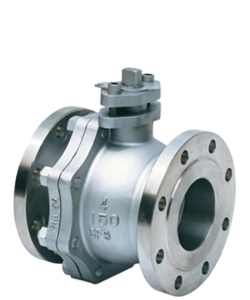

固定式美标球阀（手柄传动） |
一、美标球阀 产品概述
上海禹沪公司生产的美标球阀和国标球阀是同属一个类型的阀门，区别在它们的使用标准不一样，美标球阀是采用ANSI标准的，是近年来被广泛采用的一种新型标准阀门，美标球阀在管道中一般应当水平安装。
1、适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
2、适用温度：-196～350℃
3、驱动方式：手动、气动、电动、液动等。
4、公称通径：DN 15-250 1/2"～10"
二、美标球阀 技术规范
| 设计依据 |
美标系列 |
| 设计标准 |
API 6D |
ANSI B16.34 |
| 法兰连接结构长度 |
API 6D |
ANSI B16.10 |
| 结构长度(焊接) |
API 6D |
ANSI B16.10 |
| 连接法兰 |
ANSI B16.5、B16.47 |
| 对焊端 |
ANSI B16.25 |
| 试验和检验 |
API 6D |
API 598 |
三、美标球阀 试验压力
| |
试验压力(MPa） |
| 磅级（Class） |
壳体试验 |
密封试验 |
| 150 |
3.0 |
2.2 |
| 300 |
7.6 |
5.6 |
| 600 |
15.0 |
11.0 |
四、美标球阀 主要零件材料
| 名称 |
WCB类 |
CF8类 |
CF3类 |
CF8M类 |
CF3M类 |
| 阀体左体 |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球体 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 阀杆 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 阀座 |
PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion |
| 阀座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 弹簧 |
|
3yc-7/17-49H |
| O形圈 |
NBR |
氟橡胶 |
| 螺柱 |
A193-B7 |
A193-B8 |
| 螺母 |
A194-2H |
A194-8 |
五、美标球阀 产品选型
选型时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-51078175。
