L型三通球阀
 |

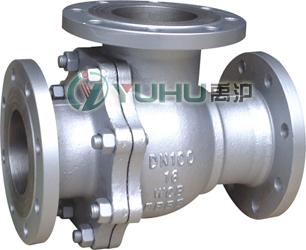

| Q44F L型三通球阀 |
一、L型三通球阀 产品概述
Q44F型两阀座密封L型三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
二、L型三通球阀 主要性能规范
| 公称压力
PN(MPa) |
壳体试验 (MPa) |
密封试验 (MPa) |
气密试验 (MPa) |
| 1.6 |
2.4 |
1.76 |
0.6 (MPa) |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| CLASS150 |
3.0 |
2.2 |
| 适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
| 适用温度 |
-28～350℃ |
| 应用规范 |
连接法兰 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
| 检验试验 |
JB/T 9092-99 、API598 |
三、L型三通球阀 主要零件材料
| 零件名称 |
国标材质 |
美标材质 |
| 阀体、阀盖 |
WCB |
A216-WCB |
| 密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
| 球体 |
1Cr18Ni9Ti |
SS 304 |
| 阀座、阀杆 |
2Cr13 |
A246-416 |
| 双头螺栓 |
35CrMoA |
A193-B7 |
四、L型三通球阀 主要外形图
 |

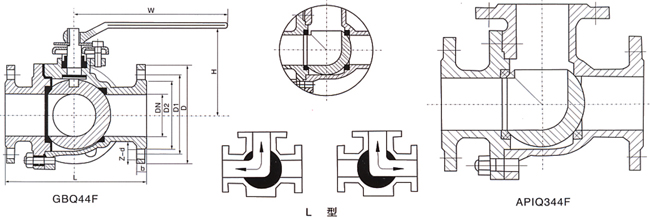

| 三通L型球阀 (结构尺寸图) |
五、L型三通球阀 主要外形尺寸
| 型号 |
公称通径
DN(mm) |
尺寸(mm) |
| L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
| Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
| 20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
| 25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
| 32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
| 40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
| 50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
| 65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
| 80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
| 100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
| 125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
| 150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
| 200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
| 250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
| 300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
