Q944F/PPL/H电动三通球阀
 |
| Q944F/PPL/H电动三通球阀 |
一、电动三通球阀 产品概述
上海禹沪公司的Q944F/PPL/H电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断、调节阀门，电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
二、电动三通球阀 主要技术参数及性能
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 允许压差(MPa) |
≤公称压力 |
| 动作范围 |
0～90° |
| 阀体形式 |
二段分体式铸造阀体 |
| 阀盖形式 |
整体式 |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 连接方式 |
法兰式、螺纹式(适用于1/2"～2") |
| 阀芯形式 |
三通球型阀芯 |
| 流量特性 |
近似快开特性 |
| 泄露量Q |
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
≤1% |
| 配置执行器型号 |
YH、YHQ、PSQ、3410R电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
三、电动三通球阀 执行器技术参数
| 电源电压 |
AC220/380V，50/60Hz |
| 输出力矩 |
50N·M～2000N·M |
| 动作范围 |
0～90° 0～360° |
| 动作时间 |
15秒/30秒/60秒 |
| 保护装置 |
过热保护 |
| 环境温度 |
-30°～60° |
| 手动操作 |
同附带手柄操作 |
| 限位 |
电气、机械二重限位 |
| 防护等级 |
相当于IP-65 |
| 防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 |
可选装开关或电位计 |
| 驱动电机 |
8W/E |
| 进线接口 |
PE1/2〞进线线锁 |
四、电动三通球阀 主要零件材料
| 零件名称 |
材料名称 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
| 适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
五、电动三通球阀 控制方式

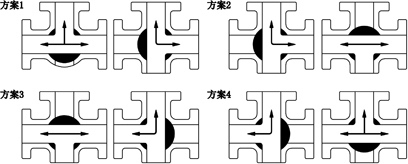

电动三通球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。
 |
 |
| L型电动三通球阀 流向示意图 |
T型电动三通球阀 流向示意图 |
六、电动三通球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
温馨提示：如需详细产品资料，请与本公司技术部或销售部联系，联系电话021-51078175。
